Kabelbinder, Knoten und deren Nutzen bei Kabeln

Der Kabelbinder

Die Kabelbinder werden, wie der Name schon sagt, vor allem beim Bündeln von Kabeln verwendet.

• Ihre Vorteile sind u.a. effektiveres und schnelleres Binden, gegenüber von Knoten, damit spart man Zeit und Geld.
• Nachteil ist kein Austausch bzw. Hinzufügen von Kabeln möglich, ohne Zerstörung (Zerschneiden) des Kabelbinders.

Der Kabelbinder ist wie folgt aufgebaut. Er besteht aus dem Kopf (2) mit der darin liegenden Zunge und dem Streifen (1) mit der angebrachten Bandverzahnung.

Montage

1. Schritt:



   Sie nehmen den Kabelbinder und legen ihn so um das Bündel,
   dass sein Kopf vom Bündel weg zeigt. Siehe b) in Abb. 1b.

   ---

2. Schritt:



   Danach müssen Sie den Streifen, siehe a) in Abb. 1c, auf dessen Innenseite sich eine Bandverzahnung befindet, durch den Kopf über die darin liegende Zunge schieben.

   ---

3. Schritt:



   Dann müssen Sie den Kabelbinder nur noch festziehen und
   vermeiden so von vornherein ein wirres Durcheinander der Kabel. Siehe das Ergebnis in Abb. 1d.

Die Anglerschlaufe eine sehr feste Schlaufe

Nutzen:

• Der Knoten sitzt fester als ein Achterknoten oder Palstek;
• Rutschsicher auf Seilen und Schnüren aus synthetischen oder gummiartigen Material;
• Wird auch gerne beim schnüren von Paketen verwendet.

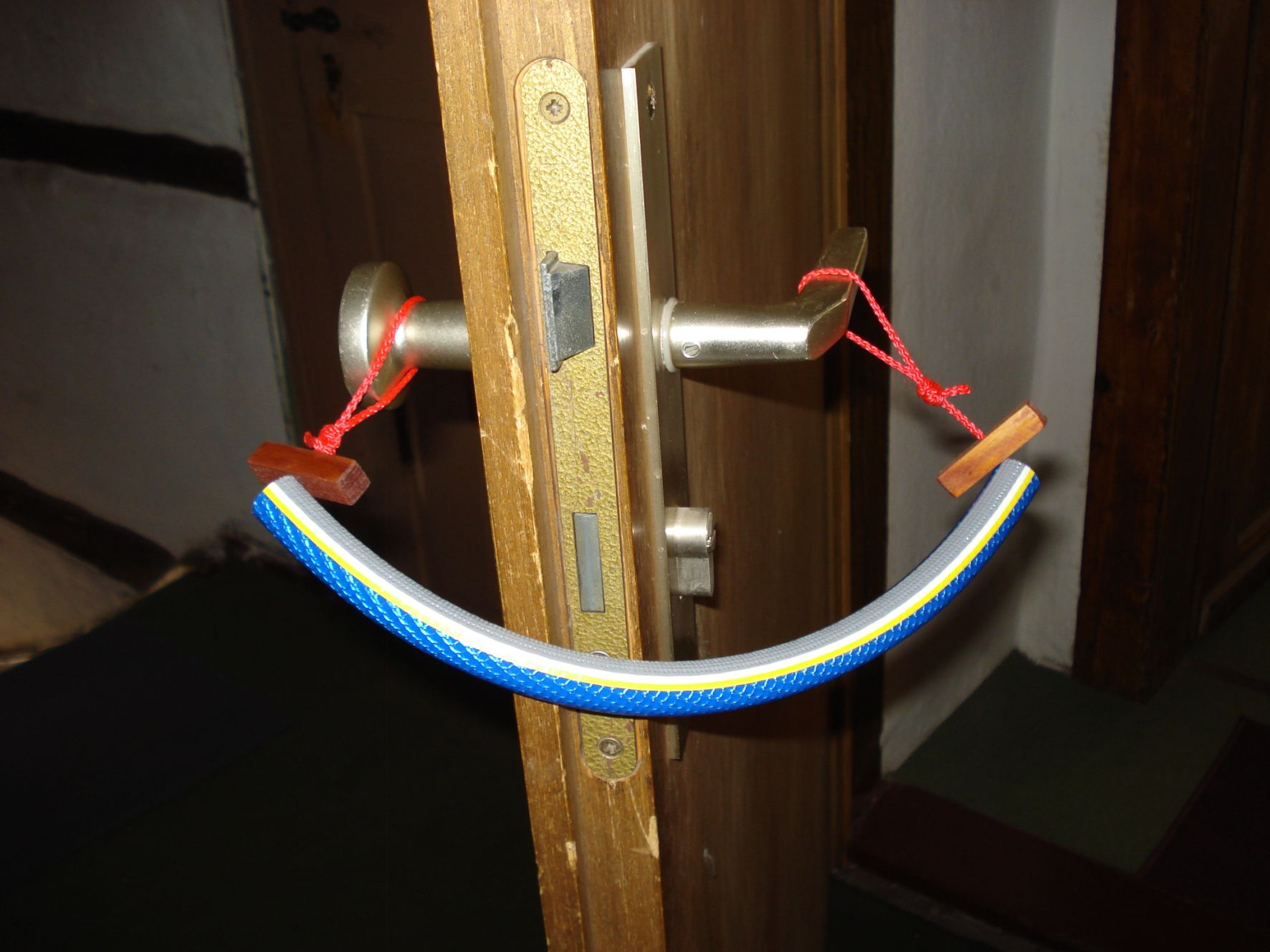

Einsatzgebiete: Wir setzten sie ein, um "Türstopper am Spalt" zwischen Tür und Angel zu haben. Dieser sorgt dafür dass ein Spalt zwischen Tür und Angel offen blieb und diese in der Firma nicht zu knallte. Sparte Zeit, denn wir mussten nicht mehr warten bis die Tür von Hand geschlossen werden konnte, um die Mitarbeiter nicht durch das laute Zuschlagen zu erschrecken.

Montage

1.

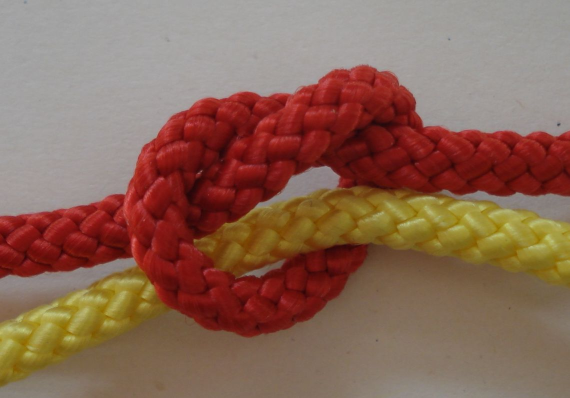

   Am stehenden Ende wird ein Wurstknoten eingefügt. Durch diesen wird das lose Ende (Gelb) zurück hindurch gezogen.

   ---

2.

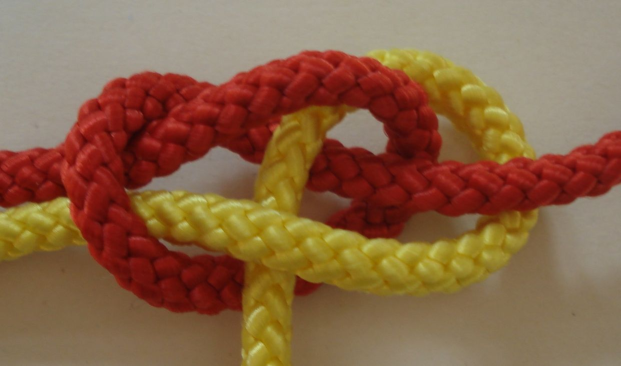

   Das lose Ende (Gelb) wird weiter unter den Wurstknoten, dann durch ihn hindurch und unter sich selber hindurch gezogen.

   ---

3.

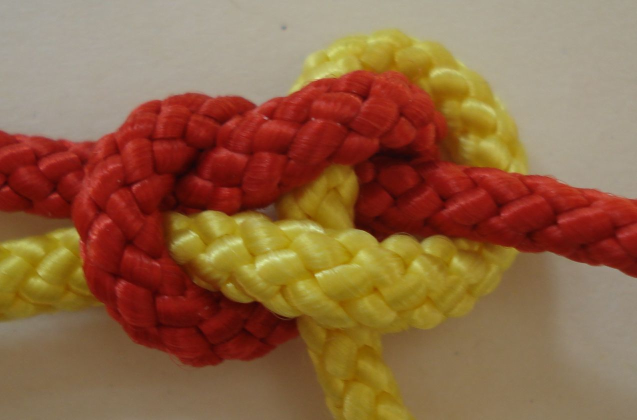

   Der Knoten wird dann dicht geholt. Dazu wird an der Anglerschlaufe selbst und dann am losen Ende den Knoten fest gezogen.

   ---

4.

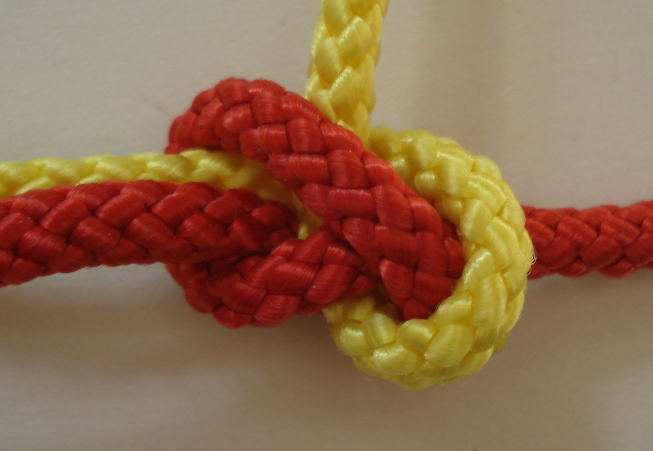

   Und so sieht die fertige Anglerschlaufe von hinten aus.

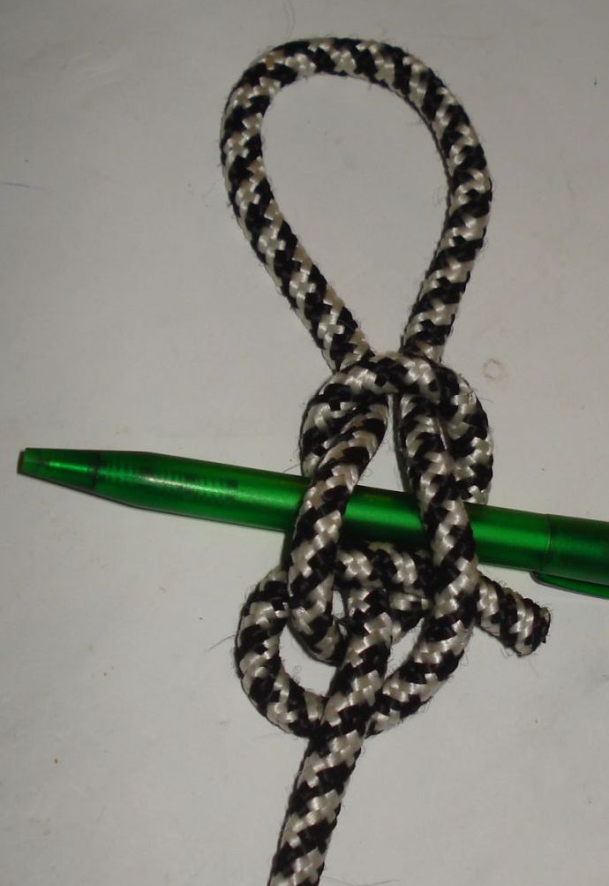

Den Knoten auf Slip legen?
Sie nehmen das lose Ende und ziehen es unter dem festen Ende unten hindurch. Dann stecken Sie es parallel zum grünen Kuli unter die zwei Seile hindurch. So kann der Knoten schneller gelöst werden kann!

Kabelbund mit Bauchbinde und Auge zum aufhängen

Nutzen:

• hält zusammen
• Sie können ihn an einen Haken hängen
• nimmt wenig Platz ein

Einsatzgebiete: Der Umfang des Schenkels des Kabelbundes, wo im 3. Schritt der Halbe Schlag gemacht wird, muss größer sein als der minimale Biegeradius des Kabels. I.d.R. ist das gegeben, wenn das Kabel mindestens 4 Mal aufgewickelt wurde.

Montage

1.

   Schritt: Sie nehmen beide sichtbaren Enden des Kabels und legen sie zusammen, sodass sich die Kabellänge halbiert.

   ---

2.

   Schritt: Danach nehmen Sie nun die 2 Enden und halten sie fest und wickeln das Kabel zu einem Kabelbund zusammen. Hier lassen Sie aber noch ein Stück Kabel übrig, sodass es mindestens noch 3 Mal um das Kabelbund passt.

   ---

3.

   Schritt: Das übrig gebliebene Kabel wickeln Sie nun einmal durch das Kabelbund, sodass die sichtbaren Kabelenden so kurz wie möglich sind. Dann machen Sie einen halben Schlag (unten durch), damit die Kabelenden nicht wegrutschen.

   ---

4.

   Schritt: Sie wickeln nun den Rest des Kabels um den ganzen Kabelbund, zu einer Bauchbinde, bis nur noch genug Kabel übrig ist für die Kabelschlinge.

   ---

5.

   Schritt: Restliche Kabel als Schlaufe durch die Mitte des Kabelbündels stecken und hindurch ziehen.

Demontage

Diese erfolgt in genau umgekehrter Reihenfolge und hat auch die entsprechenden Effekte! -->

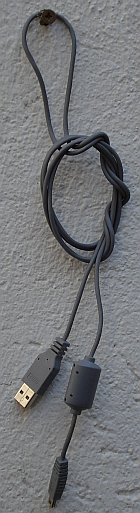

Das Kabel-Horn

Der große Vorteil von der Aufwickeltechnik in Form eines Kabel−Horn's ist, dass das Kabel ohne zusätzliches Material, sofort verkürzt und es schnell wieder auf seine volle Länge entrollt werden kann.

Montage

1. Schritt:

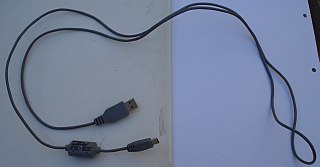

   Anfang und Ende suchen, und dazwischen alle Knoten entfernen

   ---

2. Schritt:



   Halbieren der Kabellänge durch doppeltes Legen ab dem erst möglichen Schnittpunkt des Kabels. D.h. dort wo sich das Kabel was an zwei Seiten befestigt ist, das erste Mal berühren könnte.

3. Schritt:



   Hier wird wie bei einem kreisrundem Waldhorn das Kabel in kreisförmigen Windungen aufgewickelt, bis nur noch eine Länge für das 2-4 Mal herum wickeln übrig ist.

   ---

4. Schritt:



   Die Enden werden 2-4 Mal durch die Mitte um die Windungen herum geschlungen und die Schlaufe des Doppelkabels wie ein Mundstück nach draußen gezogen. Durch dieses herum wickeln werden die kreisförmigen Windungen fixieren.

Demontage

Zur Auflösung des Kabel−Horns wird die Schlaufe durch die Mitte des Kabel−Horn und dessen folgende 2-4 Mal herum gewickelten Doppelkabel zurück geschoben. Ist das geschehen, hält man die Schlaufe fest und lässt das Kabelhorn fallen. Dieses entwirrt sich selbständig. Praktisch!

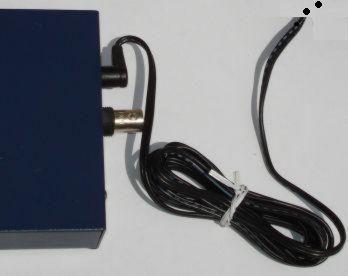

Die Kabeltrompete

Bei einer Kabeltrompete wird durch die Windungen, dass Kabel auf die gewünschte Länge gekürzt. Aber im Gegensatz zur Trompete, wird hier ein Bindedraht in der Mitte zur Befestigung angebracht. Und wenn später eine andere Länge benötigt wird, kann man durch Hinzufügen bzw. Entnehmen von Windungen die Länge variabel einstellen.

Diese Windungen (Abb. 3b.) sollten sauber gelegt sein, um ein problemloses Entnehmen von Schlaufen zum Verlängern des Kabels zu ermöglichen.

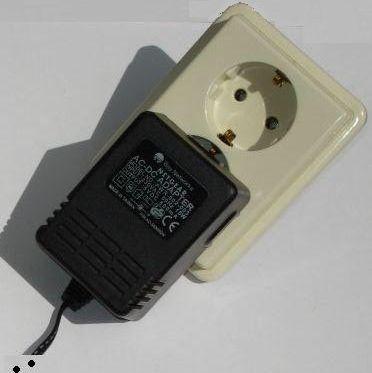

Außerdem ist die Kabel-trompete in der Nähe vom Gerät und nicht bei der Dose (Abb. 3a.) zu befestigen, da i.d.R. das Gerät den Ort verändern kann und die Steckdose nicht.

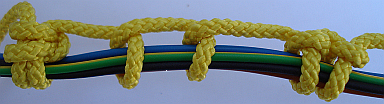

Der Kabelbaum

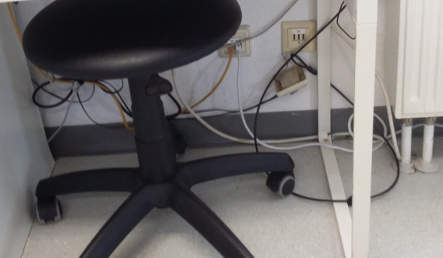

Der Kabelbaum wird verwendet um für Ordnung, Klarheit und Übersichtlichkeit bei einer großen Kabelansammlung zu sorgen, das bedeutet er ist vor allem in der EDV-Branche von großem Vorteil. Dadurch gewinnen sie wertvollen Platz, den sie ohne Kabelbaum verschenken würden.
Er besteht aus einem Startknoten, einer variablen Anzahl von halben Schlägen und einem Abschlussknoten.

Montage

1. Schritt:



   Sie nehmen die Kabel welche sie bündeln wollen und
   befestigen den Kabelbaumstartknoten so straff wie möglich um das Bündel (Abb. 2a).

   ---

2. Schritt:



   Jetzt nehmen sie das lose (lange) Ende und
   legen mehrere halbe Schläge um das Kabelbündel (Abb. 2b).

   ---

3. Schritt:



   Danach nehmen sie das lose Ende des Seils und
   formen Sie hintereinander zwei solcher Kabelbaumabschlussknoten,
   damit sich die halben Schläge nicht wieder lösen (Abb. 2c).

Der Kabelbaumstartknoten

Dieser Knoten hat nur ein loses Ende. Er lässt sich straff ziehen, lockert sich aber nicht von allein. Damit können wir die Kabel bei dem Kabelbaum beginnen zu bündeln. Beim nachfolgenden Setzen der "Halben Schläge" löst sich dadurch das Kabelbündel nicht wieder auf und wir haben Zeit, um in Ruhe diese zu positionieren, fest zu ziehen und abzuschließen.
Dazu benötigen wir auch keine dritte Hand.

Montage

1. Schritt:



   Sie nehmen ein Seil und legen damit eine Bucht. (Abb. 16a).

   ---

2. Schritt:



   Dann nehmen Sie die zwei losen Enden und schieben diese durch die gelegte Bucht. Danach legen Sie die zwei losen Enden unter das Bündel, welches zusammen gehalten werden soll. (Abb. 16b).

   ---

3. Schritt:



   Jetzt müssen sie die losen Enden nehmen, über das Bündel legen und durch das vorhandene Auge schieben und festziehen.

Der Kabelbaumabschlussknoten

Dies ist ein weiterer Teilknoten des Kabelbaumes und er
trägt zu dessen Stabilisierung bei.
Zusätzlich wird dadurch auch das Auflösen der
halben Schläge verhindert.

Montage

1. Schritt:



   Sie legen ein Teil des Seils längs an die Kabel und formen mit dem losen Ende einen Überhandtörn, welcher sich oberhalb des Gutes
   (z. B. ein Kabelbündel) befindet (Abb. 14a).

   ---

2. Schritt:



   Dann nehmen Sie das lose Ende des Seils und legen es einmal ganz um das Gut herum. (Abb. 14b).

   ---

3. Schritt:



   Jetzt müssen sie das lose Ende des Seils nehmen und von oben durch das Auge schieben und festziehen (dicht holen).

Der Bergsteigerring

Der Bergsteigerring sorgt dafür, dass das Bündel, z. B. Kabel
zusammengehalten wird und stabil ist.

Montage

1. Schritt:



   Sie nehmen ein Seil und formen damit eine Bucht.

   ---

2. Schritt:



   Dann nehmen sie das stehende (kurze) Ende und wickeln es mehrmals um die Bucht (von unten nach oben), so das am Ende nur noch das Auge zu sehen ist.

   ---

3. Schritt:



   Danach müssen Sie das stehende (kurze) Ende nur noch durch das Auge schieben und fertig ist der Bergsteigerring.

Der Konstriktorknoten

Der Konstriktorknoten ist ein Bindeknoten.
Er kann unter anderem zum Verleimen von Holzteilen verwendet werden,
wenn gerade kein Schraubstock in der Nähe ist.

Montage

1. Schritt: Sie nehmen das lange Ende des Seils und legen zwei halbe Schläge kreuzweise um die Kabel.
2. Schritt: Dann nehmen sie das Ende des zweiten halben Schlages und schieben es unter dem Ersten durch.
3. Schritt: Jetzt müssen sie den Knoten nur noch straff ziehen.

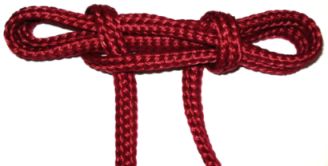

Die Trompete

Die Trompete eignet sich für das Verkürzen von Seil. Sie kann aber auch eine beschädigte Stelle entlasten, bis diese ausgetauscht wird. So dass die anderen Seilwindungen die Last des defekten Seilstücks erst einmal mit tragen.
Bei der Trompete wird durch Windungen das Seil auf die gewünschte Länge gekürzt. Und wenn später eine andere Länge benötigt wird, kann man durch Hinzufügen bzw. Entnehmen von Windungen die Länge variabel einstellen.

Montage

1. Schritt:



   Sie nehmen den Strick und legen eine oder mehrere Windungen.

   ---

2. Schritt:



   Dann nehmen sie erst das eine Ende des Seils und legen damit einen Törn um die Windung(en), so dass das lose Ende nach innen zeigt. Danach machen Sie das selbe mit dem zweiten Ende des Seils.

   ---

3. Schritt:



   Jetzt ziehen sie die Törns fest und und schon haben sie eine Trompete.

Grundelemente von den Knoten

Das Auge

Das feststehende Auge

Beim stehenden Auge wird durch einen Knoten dafür gesorgt, dass man das lange Ende nicht verschieben kann und so die Größe fest ist.

Das bewegliche (laufende) Auge

Im Gegensatz zum stehenden Auge wird durch einen Knoten dafür gesorgt, dass man das lange Ende verschieben kann und so die Größe des Auges variabel einstellbar ist.

Die Bucht

Ist ein u-förmig verlaufendes Seil. Wie bei einer Bucht am Meer wo ein Schiff rein und raus fahren kann. Das heißt die Bucht ist offen.

Der halbe Schlag

Der halbe Schlag dient zum Beispiel beim Kabelbaum zur Fixierung des Kabelbündels. Es gibt zwei verschiedene Arten von halben Schlägen, den Überhand- und Unterhandschlag. Analog wie beimn Tön.

Montage

1. Schritt:



   Sie nehmen das Seil und legen es an dem Gut an (z. B. ein Kabel) und dann wickeln sie es von oben oder unten einmal um das Gut.

   ---

2. Schritt:



   Dann nehmen sie das lose Ende und schieben es da runter, wo sie es angelegt haben.

   ---

3. Schritt:



   Dann müssen sie das Seil nur noch festziehen
   und schon haben sie einen halben Schlag.

Die Törns

Der Unterhandtörn

Wenn Sie das lose (kurze) Ende unter das stehende (lange) Ende legen, haben Sie einen Törn unter der Hand.

Der Überhandtörn

Befindet sich das stehende (lange) Ende unter dem losen (kurzen) Ende,
haben sie einen Törn über der Hand.
