Standardausrüstung eines IT-Systemelektroniker

Hier werden die Werkzeuge aufgelistet und in deren Funktion beschrieben, die Jeder IT-Systemelektroniker haben sollte, in Ihrem Ausbildungsberuf. Ich gehe dabei auf die Werkzeugen ein, die wir so gut wie immer brauchen.

Die Grundausstattung und dazu gehört ein Weiteres Werkzeug kann man finden unter

Grundausstattung

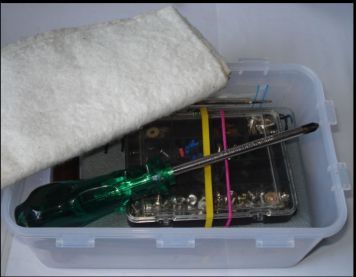

Abb. 08.jpg: Grundausstattung bei MAaP3
Nutzen: Für mich ein Hilfreiches Hilfsmittel zum Transport sowie der Aufbewahrung der Werkzeuge, sie sind durch die Umwelt geschützt und man kann es gut in einem Rucksack sowie Tasche packen und aufbewahren. Bei einem kürzeren Weg kann man dies auch in der Hand tragen.

Beschreibung: Vakuum Dose mit 2l L x B x H = 220mm * 140mm * 100mm als Werkzeugdose in der Grundausstattung. Die in halber Höhe H=50mm, 0,9l ist als Schreibbox zu lang.

Zangen

Kombizange für Stromkabel

Abb. 09.jpg: Kabel Kombizange
Nutzen: Ich hab es dazu verwendet Kabel zu isolieren sowie auf der gegebenen Länge zu zuschneiden, des Weiteren kann man damit auch Schrauben Köpfe abtrennen. Nach meiner Meinung ein wichtiges Werkzeug für die IT-Technik, da es mehrere Zangen auf einmal entspricht, kann dadurch Last und Platz gespart werden.

Technische Daten von den Backen in Richtung Griff:
  • Die Länge der Kombizange beträgt l=200mm
  • Griffe sind mit Plaste umhüllt und isolierend gegen Spannung bis 48v
  • Crimpen a) von roten (dI=1,5mm), grünen (dI=2,5mm) und gelben (dI =3,0mm) Kabelschuhen mit den entsprechenden Durchmessern dI.
  • Gewinde abscheren b) M2.5, M3, M3,5, M4 und M5;
  • Kabelhalter c) d=10mm;
  • Seitenschneider d) für Kabel und
  • Abisolieren e) von 0,75mm2, 1,0mm2, 1,5mm2, 2,5mm2, 4,0mm 2, 6,0mm2 Draht.

Einsatzgebiet und Arbeiten:
  • Installation und Konfiguration von Netzkabel ab 0,75mm2 bis 6,0mm2.
  • Kürzen von Schrauben mit dem Gewinde M2.5 bis M5.

Seitenschneider

Abb. 13.jpg: Seitenschneider und seine Schneide
Nutzen: Ich habe mit diesen Werkzeug öfters zu tun in meinem Ausbildungsberuf, um Kabel auf eine bestimmte Länge zu bekommen, weil sie damit sauber abgeknipst werden können, mit diesen Werkzeug hab ich dann auch die Kabel gleich isoliert.

Lieferumfang und technische Daten:
  • Länge der Zange: l=160mm;
  • Backen:
    • Schneidlänge maximal 16mm;
    • Schneidöffnung: < 42°;
    • Schneidstärke: < 5,0mm Kupfer und Aluminium;
  • Kabelhalter d=10mm;
  • Seitenschneider für Kabel und
  • Abisolieren von 0,75mm, 1,0mm, 1,5mm, 2,5mm, 4,0mm, 6,0mm Draht.

Einsatzgebiet und Arbeiten:
  • Abschneiden von seitlich herausragenden weichen Metallen (Aluminium, Kupfer) und Drähten.

Rundzange

Abb. 26.jpg: Rundzange und seine Backen.
Nutzen: Sie wird im Bereich Elektrotechnik für das Biegen von Ösen am Kabelenden genutzt, muss man auch immer dabei haben, man weiß nie wann man es gebrauchen kann, ein gutes Werkzeug.

Lieferumfang und technische Daten der runden Backen:
  • Länge der Zange: 160mm;
  • Durchmesser der : 2,5 … 7,5mm;
  • Öffnungswinkel: <52°;

Einsatzgebiet und Arbeiten:
  • Sie wird im Bereich Elektrotechnik für das Biegen von Ösen am Kabelende genutzt, um diese unter Schrauben für deren Fixierung und Anklemmung von Leitern zu verwenden.
  • In der Bearbeitung von Edelmetallen um aus diesen Ringe herzustellen.

Schraubenzieher

7-teiliger VDE Schraubendrehersatz

Abb. 23.jpg: 7teiliger VDE Schraubendrehersatz von Brüder Mannesmann.
Nutzen: Sehr Nützliches Schraubenset, ich habe es öfters benutzt um Computerschrauben zu lösen bzw. auch zu befestigen. Man kann es gebrauchen für:
  • Desktop-PC Reparatur
  • Laptop Reparatur
  • für arbeiten mit kleinen Schrauben

Lieferumfang und technische Daten:
  • 4 Schlitz-Schraubendreher (0,4 x 2 x 100 mm/0,8 x 4 x 100 mm/ 1 x 5,5 x 125 mm/1,2 x 6,5 x 150 mm) aus Chrom-Vanadium-Stahl;
  • 2 Kreuzschlitz-Schraubendreher (PH 1 x 80 mm/PH 2 x 100 mm) aus Chrom-Vanadium-Stahl.
  • 1 Spannungsprüfer 60 mm, Isoliert bis 1000 V (VDE-Geprüfte)


Einsatzgebiet und Arbeiten:
  • Ein- und Ausdrehen von Schrauben.
  • Prüfen auf Vorhandensein von 230V Wechselspannung auf Leitungen.


Werkzeug-Set's

Werkzeug-Set 26-teilig

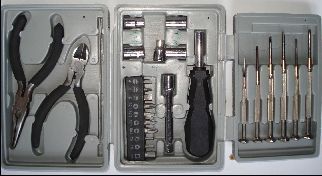

Abb. 24.jpg: Werkzeug-Set 26-teilig.
Nutzen: Sehr Nützlichen und Praktisches Werkzeug-Set, dies habe ich öfters in Verwendung, viele der Werkzeuge werden in der Elektrotechnik gebraucht und sind ein MUSS.

Lieferumfang und technische Daten von Links nach rechts:
  • 1 Flachrundzange mit 130 mm;
  • 1 Seitenschneider mit 110 mm;
  • 1 Pinzette 120mm;
  • 10 Bits: 2x Kreuzschlitz (1+2), 2x Pozidriv (1+2), 2x Schlitz (4+5+6), 3x Torx (T10+T15), 1x Vierkant-Adapter 1/4";
  • 1 Verlängerungsstück für Außensechskant
  • 4x Nüsse (6, 8, 9 und 10 mm) plus 5er
  • Bithalter-Griffstück mit magnetischer Bitführung
  • 6 Feinmechaniker-Schraubenzieher (2x Kreuzschlitz, 4x Schlitz)
  • Sehr handliche Box: 158 x 107 x 52 cm

Mess- und Prüfmittel

Digitalmultimeter Voltcraft VC404

Nutzen: Werkzeug um Spannungen, Strom und Widerstand zu messen zum Beispiel bei einer Telefonanlage, Akku oder Batterien zur Prüfung.
Abb. 03.jpg: Digitalmutlimeter Voltcraft VC404.


Technische Daten:
  • Gleichspannungs-Bereich von 200mV bis 1.000V
  • Wechselspannungs-Bereich von 200V bis 750V
  • Gleichstrom-Bereich von 200µA bis 200mA + 10A
  • Widerstandsbereich von 200Ω bis 2.000 kΩ
  • Transistortest
  • Diodentest

Sonstiges

Messer

Nutzen: Praktisches Werkzeug um Kabel zu Isolieren oder Mantel zu entfernen. Sowie das öffnen von Verpackungen.
Abb. 01.jpg: Messer zum Isolieren von Kabeln.


Technische Daten:
  • 200 mm Länge
  • 15mm - 20mm Breite
  • 110 mm lange Klinge
  • Holzgriff
  • Zusammenklappbar

Taschenlampe

Nutzen: Wenn Arbeiten hinter den Computer zu Dunkel werden, hilft es ein Licht einzubringen mit einer Taschenlampe.

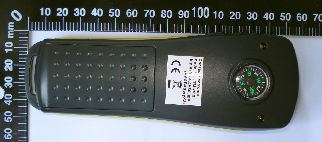

Abb. 02.jpg: Taschenlampe


Technische Daten:
  • 150mm Länge
  • 40mm - 50mm Breite
  • Kompass verfügbar
  • Batterien: 2xAA (Mignon)

Spiegel

Nutzen: Wenn es irgendwann Mal zu Eng wird unter einem Tisch, hinter einen Computer, dann ist ein Spiegel hilfreich und Zeitsparender als alles abzubauen, nur um zu sehen wie, wo, was rein muss.
Abb. 18.jpg: Spiegel um hinter einem PC was zu sehen.


Technische Daten:
  • 160mm Länge
  • Griff 8mm/Spiegel 20mm Durchmesser
  • Spiegel mit Winkel 45 Grad

Pinsel

Nutzen: Wenn Arbeiten zu schmutzig oder zu staubig werden am PC, hilft es ein Pinsel schnell und Praktisch, kommt dabei in kleine Lücken, das ist der Vorteil im Gegensatz zu einem Staublappen.
Abb. 17.jpg: Für Säuberungsaktionen.


Technische Daten:
  • 180mm - 190mm Länge
  • Griff 10mm - 20mm Breit
  • Feine/Weiche Bürsten
