Zangen

die wir benutzen und wozu wir etwas aussagen können.

Rundzange 160mm

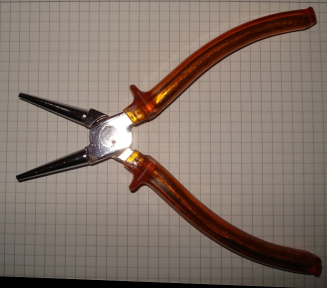

Abb. 06: Rundzange 160mm
Einsatz: Sie wird im Bereich Elektrotechnik für das Biegen von Ösen am Kabelende genutzt, um diese unter Schrauben für deren Fixierung und Anklemmung von Leitern zu verwenden. Auch in der Bearbeitung von Edelmetallen um aus diesen Ringe herzustellen.

Technische Daten

Längen der
Zange: 160mm;
Abb. 06b Öffnung der Rundzange 160mm
Backen:
  • Durchmesser der : 2,5 … 7,5 mm;
  • Öffnungswinkel: <52 °

Erfahrungen

2018-01-09, __./HSc:

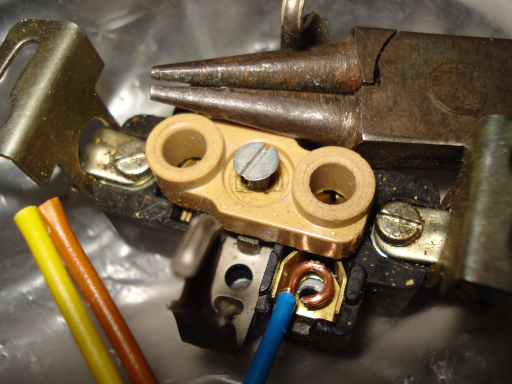

Abb. 06a: Schöne Öse unter der Schraube.
HSc: Die Öse ist in Schraubrichtung gebogen, damit sie beim Anziehen der Schraube sich nicht öffnet.

Seitenschneider

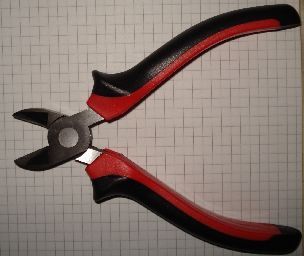

Abb. 05.jpg: Seitenschneider und seine Schneide
Einsatz: Abschneiden von seitlich herausragenden weichen Metallen (Aluminium, Kupfer) und Drähten.

Technische Daten

Länge der
Zange: l=160mm;
der Backen:
  • Schneidlänge maximal 16mm;
  • Schneidöffnung: < 42°;
  • Schneidstärke: < 5,0mm Kupfer und Aluminium;

Erfahrungen

2020-06-03, __/TSc:
Ich habe mit diesen Werkzeug öfters zu tun in meinem Ausbildungsberuf, um Kabel auf eine bestimmte Länge zu bekommen, weil sie damit sauber abgeknipst werden können, mit diesen Werkzeug hab ich dann auch die Kabel gleich isoliert.

Kombizange für Stromkabel von 0,75 – 6,0 mm2

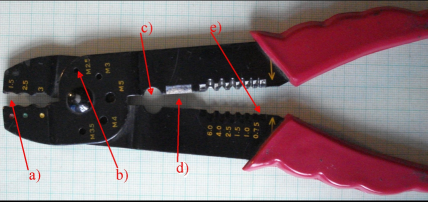

Abb. 01: Kombizange für Stromkabel von 0,75 – 6,0 mm2
Einsatz: Universell einsetzbar bei der Installation und Konfiguration von Netzkabel ab 0,75mm2 bis 6,0mm2. Kürzen von Schrauben mit dem Gewinde M2,5 bis M5.

Technische Daten

Länge der
Zange: 200mm;
von den Backen in Richtung Griff:
  • Die Länge der Kombizange beträgt l=200mm
  • Griffe sind mit Plaste umhüllt und isolierend gegen Spannung bis 48v
  • Crimpen a) von roten (dI=1,5mm), grünen (dI=2,5mm) und gelben (dI =3,0mm) Kabelschuhen mit den entsprechenden Durchmessern dI.
  • Gewinde abscheren b) M2,5; M3; M3,5; M4 und M5;
  • Kabelhalter c) d=10mm;
  • Seitenschneider d) für Kabel und
  • Abisolieren e) von 0,75mm2, 1,0mm2, 1,5mm2, 2,5mm2, 4,0mm 2, 6,0mm2 Draht.
Schutz
Griffe sind mit Plaste umhüllt und isolierend gegen Spannung bis 48V.

Erfahrungen

2020-07-24, __/HSc:

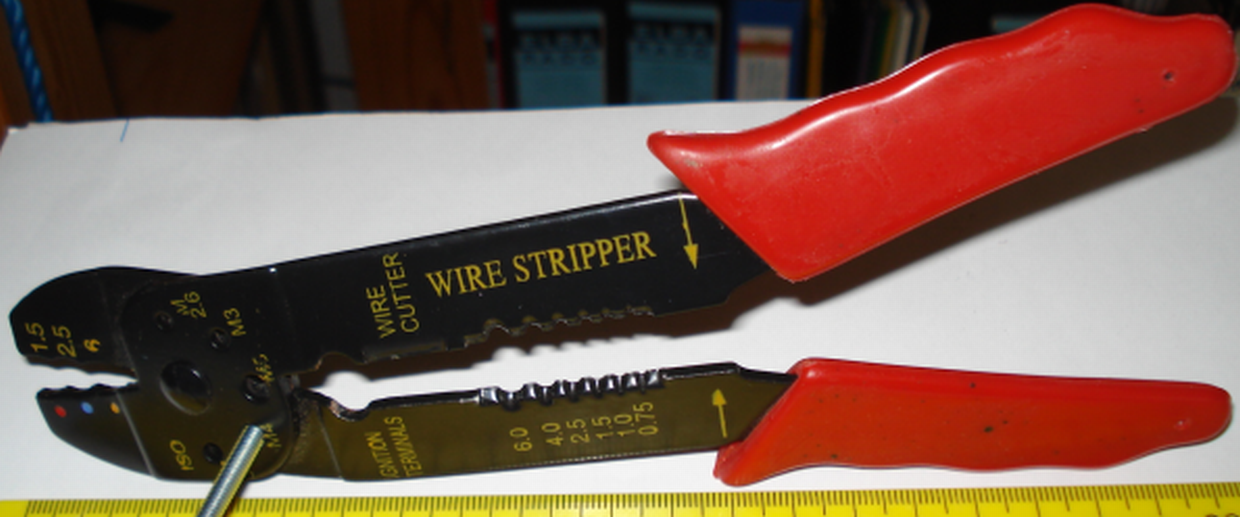

Abb. 01a: War schwächer als M4 Gewindestange und Manneskraft
HSc: Mit der Aufgabe eine 2. Gewindestange M4 nach 100mm abzutrennen, war sie überlastet und krümmte sich.
2020-07-22, __./HSc+TSc:
Leistete gute Dienste bei der Installation von TAE-Leitungen, wie beim dem Abmanteln von Leitungen und Abisolieren der Adern.
2020-07-22, __./TSc:
Ich hab es dazu verwendet Kabel zu isolieren sowie auf der gegebenen Länge zu zuschneiden, des Weiteren kann man damit auch Schrauben Köpfe abtrennen. Nach meiner Meinung ein wichtiges Werkzeug für die IT-Technik, da es mehrere Zangen auf einmal entspricht, kann dadurch Last und Platz gespart werden.
