Trennstreifen für Akkumulatorkontakte

Dieses Hilfsmittel verhindert die vorzeitigen Entladung von Akkumulatoren bzw. Batterien der Bauformen AA, AAA, C-Baby, D-Mono und E-Block, wenn diese bereits im Gerät eingesetzt sind. Durch die sanfte Trennung ohne die Druckfeder der Fassung der Bauform zu beschädigen. Dadurch erreichen sie eine längere Nutzungsdauer.

Benutzung

Abb. 1c: Trennung der Verbindung in Bauform AA bei einer schnurloser Maus.

Hier ist die Schritt- für Schritt Anleitung, wie man die Trennstreifen für das optimale Ergebnis benutzen muss.

  1. Öffnen Sie die Fassung für die Energiezellen.
  2. Heben Sie eine Energiezelle aus der Fassung hoch. Legen Sie von dem Streifen die ersten 10 mm auf die Unterseite der Fassung. Und den mittleren Teil an den Kontakt, sodass kein Strom fließen kann!
  3. Legen Sie nun wieder die Energiezelle wieder ein, dort wo sich der Trennstreifen befindet.
  4. Drücken Sie das Ende des Trennstreifens, welches zum Herausziehen dient, auf die Energiezelle und schließen Sie die Fassung.
  5. Um den Nutzen zu erreichen, lassen sie den Trennstreifen so lange drin, solange kein Strom fließen soll.

Verbindung zwischen Energiezelle und Verbraucher herstellen:

  1. Öffnen Sie die Fassung für die Energiezellen.
  2. Heben Sie die Energiezellen aus der Fassung raus, indem sie an den überstehenden Trennstreifen hoch- und zurück ziehen, sodass wieder Strom von der Energiezelle in den Verbraucher fließen kann.

Herstellung

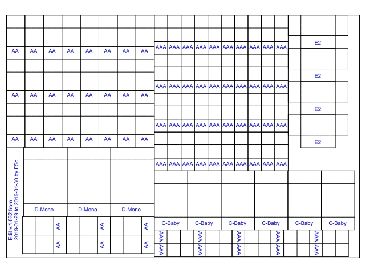

Abb. 1e: Vorlagen für Trennstreifen auf A4.

Folgendes haben wir benutzt, um diese Trennstreifen herzustellen:

  • Material: Transparentes, bedruckbares Folienpapier in A4 (210 mm x 297 mm).
  • Werkzeug: Schlagschere, um mehrfache, gerade Schnitte zu machen.
  • Software: QCAD (ein CAD-Programm für zweidimensionale Zeichnungen der Firma RibbonSoft, welches für Microsoft Windows, macOS und Linux verfügbar ist) zum Erstellen der Vorlage.

Und unsere Arbeitsschritte waren folgende:

  1. Mit QCAD die Vorlagen der Bauformen für AA, AAA, C-Baby, D-Mono und E-Block erstellt.
  2. Auf dem A4-Blatt gut verteilt, sodass möglichst keine freien Stellen blieben.
  3. Als die Zeichnung mit QCAD fertig war, haben wir es mittels kompatiblen Drucker auf die transparente Folie gedruckt.
  4. Zuletzt haben wir die Trennstreifen mit einer Schlagschere sauber herausgeschnitten.

Die Vorlage, siehe Abb. 1e, können Sie auch als PDF herunterladen.
