eSATA & eSATAp

Hier eine Beschreibung des eSATA-Anschlusses

• eSATA steht für External Serial ATA,
• abgeschirmte Kabel, Stecker und Buchsen gegen elektromagnetische Störungen,
• bis zu zwei Meter Länge,

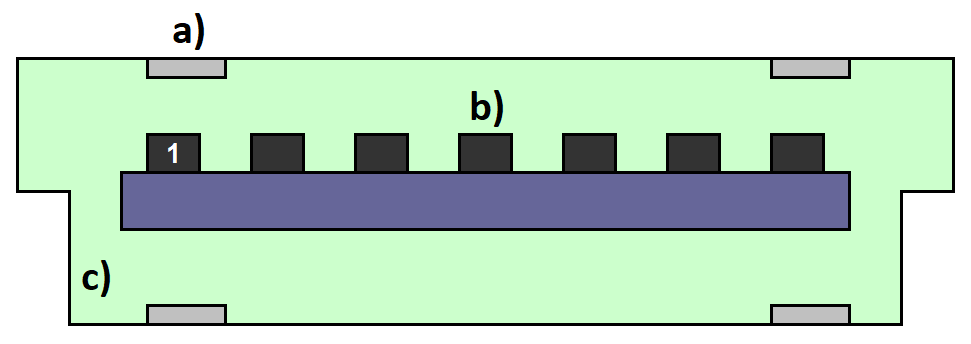

• gegenüber SATA geänderte Buchsenform c), die verhindert dass nicht abgeschirmte SATA-Kabel für externen Gebrauch verwendet werden,
• Stecker und Buchsen sollen 5.000 Steckzyklen aushalten,

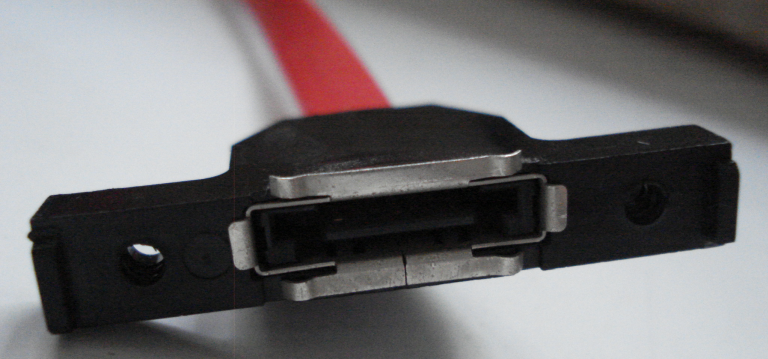

• Buchsen sind mit Federn versehen a), um Stabilität zu geben und versehentliches Herausziehen zu verhindern,
• Anschluss besitzt 7 Pins b)
• liefert keine Stromversorgung; externe Geräte benötigen immer ein eigenes Netzteil,
• Übertragungsgeschwindigkeit bis zu 6GBit/s = ~750 MByte/s.

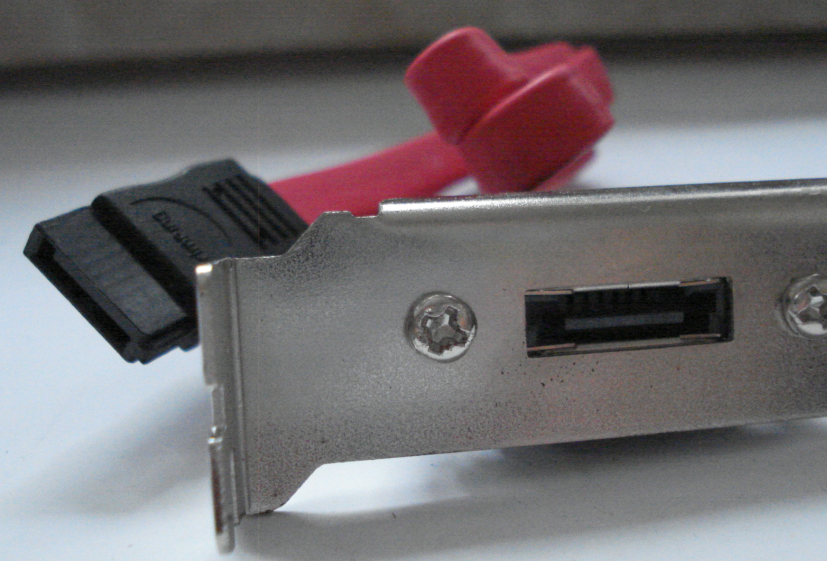

Hier ist ein Slotblech mit einer eSATA Buchse zu sehen. Das nach innen führende, nicht abgeschirmte Kabel, wird an der SATA-Buchse des Mainboards angeschlossen.

Und hier steht etwas über eSATAp

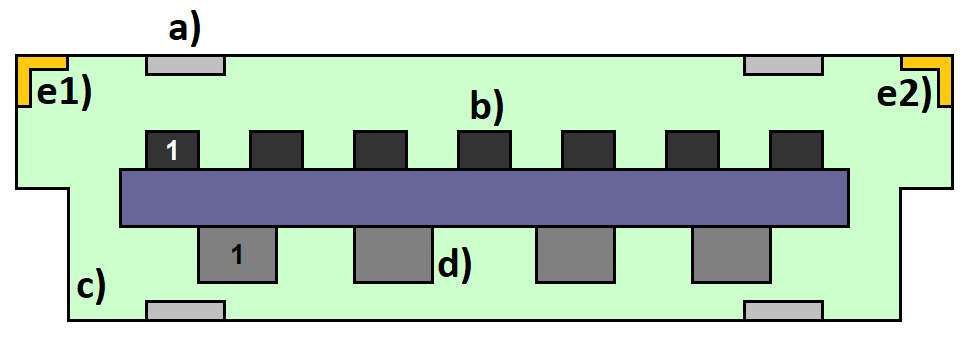

• eSATAp auch "power eSATA", "power over eSATA" oder "eSATA/USB combo" genannt ist eine Kombination aus eSATA und USB d),
• versorgt eSATA zusätzlich mit einem 5V-Anschluss mit dem externe 2,5"-Festplaten ohne Netzteil betrieben werden können,
• es gibt auch Laufwerke, die über USB-Stecker mit eSATAp verbunden werden können und meist mit einem speziellen Logo gekennzeichnet sind,
• eine weitere Variante ist die eSATApd Buchse ("d" steht für "dual voltage"),
• eSATApd erweitert die 5V-Stromversorgung von eSATAp um eine zusätzliche 12V-Leitung e), wodurch auch 3,5"-Festplatten ohne externe Stromquelle betrieben werden können.

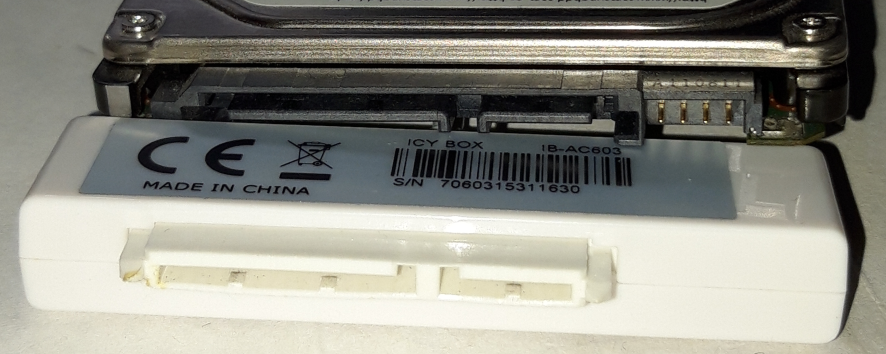

Hier ist ein Adapter zu sehen, welcher in USB-Festplatten im Gehäuse eingebaut ist, um die SATA-Festplatte anzusprechen und mit Strom zu versorgen.
