Farb-Codes in der Elektronik

Oft gesehen. Farbcodes auf elektronischen Kleinteilen, welche den Werteaufdruck mit Ziffern ersetzt hat. Diese findet man unter anderem auf Widerständen, Spulen & Kondensatoren.

Warum und Wie

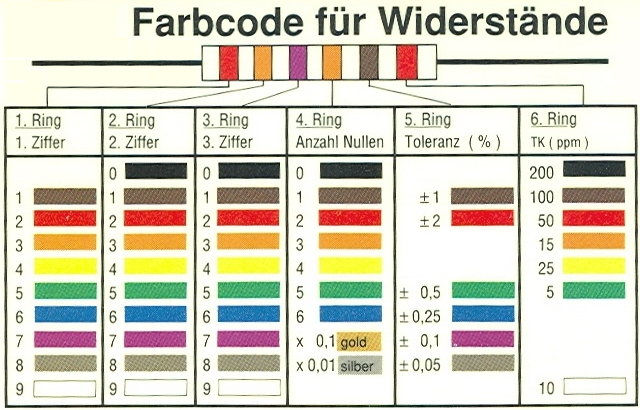

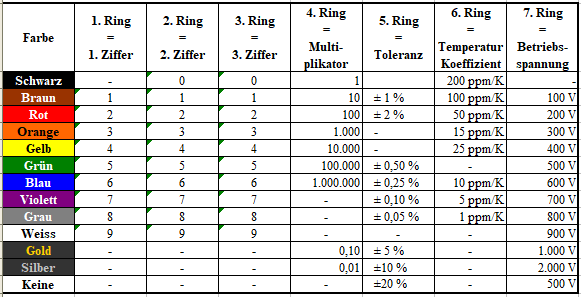

Tabelle 01: Farbcodes auf elektronischen Kleinteilen (Widerständen, Spulen & Kondensatoren)
Farbe 1. Ring
=
1. Ziffer
2. Ring
=
2. Ziffer
3. Ring
=
3. Ziffer
4. Ring
=
Multiplikator
5. Ring
=
Toleranz
Temperatur
Koeffizient (10-6/K)

Betriebs-
spannung
silber - - - 0,01 = 10-2 ±10 % - 2.000 V
gold - - - 0,1 = 10-1 ±5 % - 1.000 V
schwarz 0 0 0 1 = 10+0 - ±250 -
braun 1 1 1 10 = 10+1 ±1 % ±100 100 V
rot 2 2 2 100 = 10+2 ±2 % ±50 200 V
orange 3 3 3 1.000 = 10+3 - ±15 300 V
gelb 4 4 4 10.000 = 10+4 - ±25 400 V
grün 5 5 5 100.000 = 10+5 ±0,5 % ±20 500 V
blau 6 6 6 1.000.000 = 10+6 ±0,25 % ±10 600 V
violett 7 7 7 10.000.000 = 10+7 ±0,1 % ±5 700 V
grau 8 8 8 100.000.000 = 10+8 - ±1 800 V
weiß 9 9 9 1.000.000.000 = 10+9 - - 900 V
keine - - - - ±20 % - 500 V

Farb-Codes sind auf kleinen Bauelementen leichter erkennbar und lesbar als Zahlen. Damit ist eine Methode gefunden worden, wo die Lesbarkeit des Wertes mit der Miniaturisierung des Bauelementes Schritt halten kann.

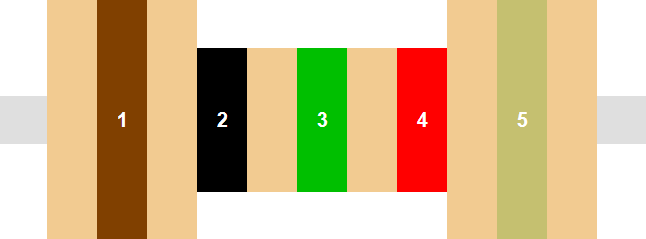

Abb. 01c: Widerstand mit Farbringen
Beispiel für einen Widerstand mit
  1. Ring: Braun=1,
  2. Ring: Schwarz=0,
  3. Ring: Grün=5,
  4. Ring: Rot=*100 und
  5. Ring: Gold=5%,
dies ergibt 105*100Ω = 10,5kΩ mit einer Toleranz von ±5%.
