Akkumulatoren und ihre Bauformen

Hier werden die Eigenschaften der Bauformen beschrieben mit ihren gegebenen Maßen. Beim dem einlegen des Akkumulator, bitte die Beschriftung im Schaft beachten damit sie die Pole nicht vertauschen.

Eigenschaften der Bauformen, von Akkumulatoren der: Übersicht über Bezeichnungen und Abmessungen in mm.

Übersicht

Die Gehäuse mit ihren genormten Maßen und Kontaktstellen, ermöglichen das einfache Einsetzen notwendigen Akkutechnologien in den entsprechenden Geräten. Beispiel dafür ist das R6-Gehäuse, wo schon Alkalien-, NiCd-, NiMH und jetzt auch Li-Ion- Technologie eingebaut wurden.

Bezeichnung Abmessungen in mm
Handel IEC Weitere d h l b
Lady     11,8 30,2 - -
Micro R 03 AAA, AM4, E92, LR3 10,5 44,0 - -
Mignon R 6 AA, Penlite, SP7, UM3 14,5 50,5 - -
Baby R 14 C, UM2 26,2 50,0 - -
Mono R 20 D 34,2 61,5 - -
Flach-Batterie 3R 12 - 67,0 62,0 22,0
Block-Batterie 6F 22 E - 48,5 26,5 17,5

Akkumulatoren und ihre Bauformen

AA

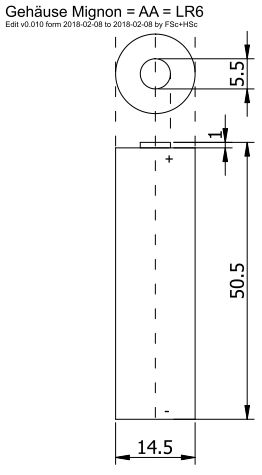

Abb. 1a: AA Akkumulator Maßzeichnung
Abb. 1b:
NiCd-Akku in
R6-Gehäuse mit
1,2V/600mAh
Unser Einsatz: Fernbedienung und Taschenlampe.

Maße: Wenn sie von oben drauf gucken sehen sie den Plus-Pol der hier 5,5mm entspricht mit einer Höhe von 1,0mm. Auf der anderen Seite befindet sich der Minus-Pol. Mit der Perspektive von der Seite, sehen sie die Länge 50,5mm mit der gegebenen Breite 14,5mm.

  • Länge l Akkumulator = 49,2mm - 50,5mm;
  • Durchmesser d Akkumulator = 13,5mm - 14,5mm;
  • Zelle:
    • Länge l Zelle = l Akkumulator;
    • Durchmesser d Zelle = d Akkumulator;
  • Plus Pol:
    • Höhe h Pol+ = 1,0mm;
    • Durchmesser d Pol+ = 5,5mm;
  • Minus Pol:
    • Höhe h Pol- = 0mm;
    • Durchmesser des Minus Pols d Pol- = d Akkumulator ;

AAA

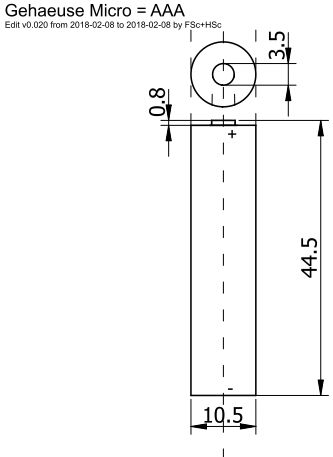

Abb. 2a: AAA Akkumulator Maßzeichnung
Unser Einsatz:
  • Schnurloses Telefon Gigaset 4225H,
  • Telefon Audioline TEL 36-clip für Rufnummernweiterleitung, Display, Kontakte abrufen und
  • Taschenlampen.


Maße: Wenn sie von oben drauf gucken sehen sie den Plus-Pol der hier 3,5mm entspricht mit einer Höhe von 0,8mm. Auf der anderen Seite befindet sich der Minus-Pol. Mit der Perspektive von der Seite, sehen sie die Länge 44,5mm mit der gegebenen Breite 10,5mm.

  • Länge l Akkumulator = 43,3mm - 44,5mm;
  • Durchmesser d Akkumulator = 9,5mm - 10mm;
  • Volumen V Akkumulator = 3,5cm³ - 3,8cm³;
  • Zelle:
    • Länge l Zelle = 42mm;
    • Durchmesser d Zelle = 10,5mm - 11mm;
  • Plus Pol:
    • Höhe h Pol+ = 1,2mm;
    • Durchmesser d Pol+ = 3,5mm;
  • Minus Pol:
    • Höhe h Pol- = 0,0mm;
    • Durchmesser des Minus Pols d Pol- = d Akkumulator;

C-Baby

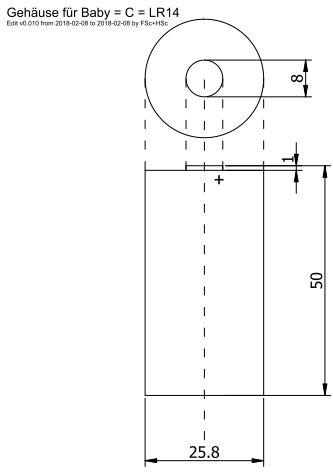

Abb. 3a: C-Baby Akkumulator Maßzeichnung
Unser Einsatz: kein Einsatz vorhanden in der Firma.

Maße: Wenn sie von oben drauf gucken sehen sie den Plus-Pol der hier 8,0mm entspricht mit einer Höhe von 1mm. Auf der anderen Seite befindet sich der Minus-Pol. Mit der Perspektive von der Seite, sehen sie die Länge 50,0mm mit der gegebenen Breite 25,8mm.

  • Länge l Akkumulator = 50mm;
  • Durchmesser d Akkumulator = 25,8mm - 26,2mm;
  • Volumen V Akkumulator = 26,1cm³ - 27cm³;
  • Zelle:
    • Länge l Zelle = l Akkumulator;
    • Durchmesser d Zelle = d Akkumulator;
  • Plus Pol:
    • Höhe h Pol+ = 1,5mm;
    • Durchmesser d Pol+ = 8mm;
  • Minus Pol:
    • Höhe h Pol- = 0mm;
    • Durchmesser des Minus Pols d Pol- = d Akkumulator;

D-Mono

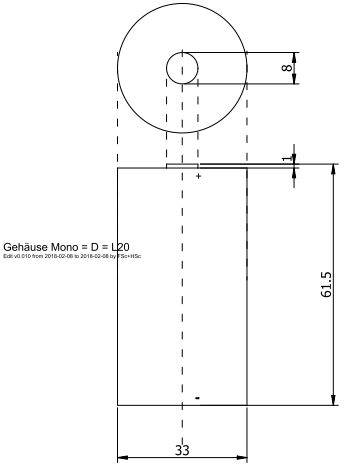

Abb. 4a: D-Mono Akkumulator Maßzeichnung

Unser Einsatz: Kein Einsatz vorhanden in der Firma.

Maße: Wenn sie von oben drauf gucken sehen sie den Plus-Pol der hier 8,0mm entspricht mit einer Höhe von 1,0mm. Auf der anderen Seite befindet sich der Minus-Pol. Mit der Perspektive von der Seite, sehen sie die Länge 61,5mm mit der gegebenen Breite 33,0mm.

  • Länge l Akkumulator = 59,5mm - 64,5mm;
  • Durchmesser d Akkumulator = 32,3mm - 34,2mm;
  • Volumen V Akkumulator = 48,8cm³ - 56,5cm³;
  • Zelle:
    • Länge l Zelle = l Akkumulator;
    • Durchmesser d Zelle = d Akkumulator;
  • Plus Pol:
    • Höhe h Pol+ = 1mm;
    • Durchmesser d Pol+ = 8mm;
  • Minus Pol:
    • Höhe h Pol- = 0mm;
    • Durchmesser des Minus Pols d Pol- = d Akkumulator;

E-Block

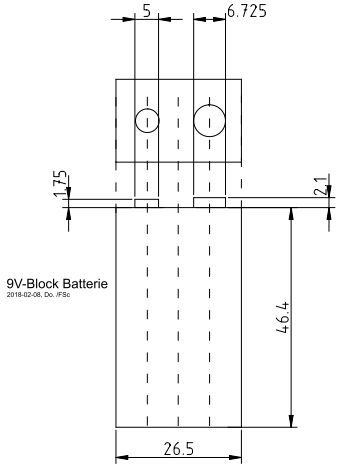

Abb. 5a: E-Block Akkumulator Maßzeichnung

Unser Einsatz: Verwendung in Digitalmultimeter (VC404).

accubf5b: NiMH-Akku im
Block-Gehäuse
mit 8,4V/120mAh
Maße: Wenn sie von oben drauf gucken sehen sie den Plus-Pol der hier 5,0mm entspricht mit einer Höhe von 1,75mm und der Minus-Pol mit 6,72mm mit einer Höhe von 2,1mm. Mit der Perspektive von der Seite, sehen sie die Länge 46,4mm (+ 1,75mm/+ 2,1mm) mit der gegebenen Breite 26,5mm.

  • Länge l Akkumulator = 48mm - 45mm;
  • Breite d Akkumulator = 26mm;
  • Tiefe t Akkumulator = 16mm - 17mm;
  • Volumen V Akkumulator = 21cm³;
  • Zelle:
    • Länge l Zelle = l Akkumulator;
    • Durchmesser d Zelle = d Akkumulator;
  • Plus Pol:
    • Höhe h Pol+ = 2,1mm;
    • Durchmesser d Pol+ = 6,725mm;
  • Minus Pol:
    • Höhe h Pol- = 1,75mm;
    • Durchmesser des Minus Pols d Pol- = 5mm;
