Ein Lötgitter um das Löten zu erlernen

Löten ist eine Fertig- und Fähigkeit die durch Üben immer wieder aufgefrischt und verbessert werden kann. Dazu kann das Hilfsmittel Lötgitter eine Hilfe sein.

Funktionsweise des Lötens

Abb. hfasg02: Schematische Darstellung des Wärmeflußes
Am Prozesse des Löten sind in der Reihenfolge des Wämreflußes folgende Maschinen/Materialien beteiligt:
  1. Der Lötkolben mit seiner Heizpatrone der die gesamte Wämemenge aufbingen muss;
  2. Lötkolbenspitze deren Kontaktfläche die Wärmemenge an die Lötstelle weiter leitet;
  3. Lötstelle die die Wärme für das fließen des Lotes benötigt;
  4. Das Material um und an der Lötstelle die die Wärme ableitet.
Die Kunst des Löten ist es, für die kurze Zeit (1…2s) des Fließens vom Lot, die Temperatur an der Lötstelle aufrecht zu erhalten. Das kann man mit einem Lötgitter üben.

Ausrüstung

Abb. hfasg04: Lötspitzen, Lötspitzen, …
Wir benutzen getrennte Lötstationen, zwecks besserer Unterscheidung, für bleihaftes und bleiloses Lot!
  • Lötstationen:
    • A… für bleiloses Lot.
    • E… für bleihaftes Lot;
    • …
  • Lötspitzen:
    • B = Bleistift;
    • K = Klinge (Meisel abgeschrägt).
    • M = Meisel;
    • …
    Es soll über 22 Lötspitzen geben.
  • Lot:
    • a = Sn60Pb40;
    • b = Sn62,8Pb36,8Ag0,4;
    • c = Sn95,5Ag3,8Cu0,7;
    • d = Sn99Cu1+ML;
    • e = Sn42Bi50Cu8;
    • f = Sn42Bi58 und
    • …
  • Flussmittel:
    • K = Kollophonium;
    • L = Lötwasser;
    • P = Löt Paste und
    • …

Aufbau und Benutzung eines Lötgitters

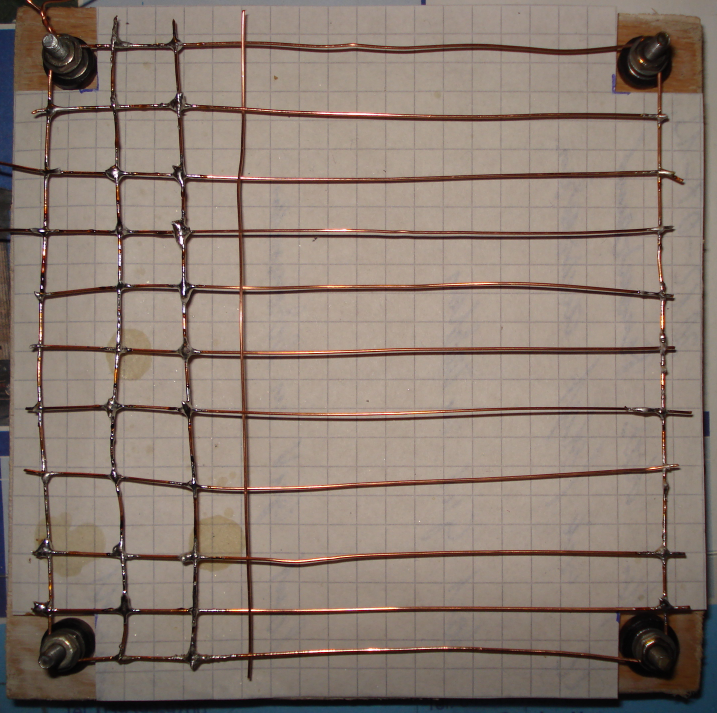

Abb. hfasg03: Üben und Dokumentieren

Nutzen: Prüfung der Fähigkeit mit dem Lötkolben, dem Löt + Flussmittel, der Lötspitze die Lötarbeit gut durchführen zu können. So kann für das jeweilige Lot und das Handwerkszeug (Lötkolben, -spitze) und Material (Flussmittel) die richtige Temperatureinstellung an der Lötstation ermittelt werden.

Benutzung
Lieferumfang:

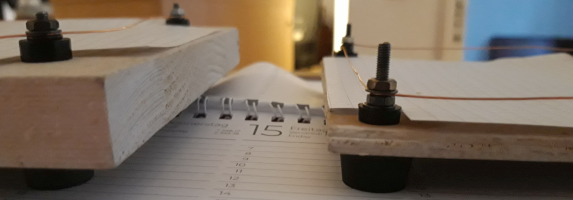

  • Lötrahmen 100mm x 100mm;
  • Drahtstücke 110mm: 20 Stück für das Gitter;
  • Einen Harken um die Drähte des Gitterpunktes aneinander zu ziehen.
Man sollte immer mehr als ein Lötgitter zur Verfügung zu haben.
Vorgehensweise:
Abb. hfasg03: Üben und Dokumentieren
  1. Mit der Kombination aus Lötkolben, Lötspitze, Flussmittel und Lot bei der Temperatur das Drahtkreuz mit einem Lötpunkt versehen.
  2. Entnahme des Lötgitters für die Dokumentation entnehmen.
  3. Neuer Lötrahmen für das Lötgitter aufbauen.
Den vor jeder Lötarbeit sollte am Lötgitter eine
  • Übung und
  • Prüfung der Fähigkeit durchgeführt werden.
Konnte am Lötgitter eine gute Verbindung hergestellt werden? JA! Der Lötpunkt am Gitter wird also mit einem
  • Kennbuchstaben für die Lötstation;
  • Kennbuchstaben für die Form der Lötspitze;
  • Kennbuchstaben für die Zusammensetzung des Lotes;
  • Kennbuchstaben welches Flussmittel benutzt worden ist und
  • eine dreistellige Zahl, bei Bedarf mit führenden Nullen, für die Temperatur in °C gekennzeichnet.
Syntax: ????###

Dokumentation: Der Ort des Punktes im Lötgitter wird mit der Notation laut Schach bzw. Excel angegeben (Spalte in Großbuchstaben A, B, …, I) und Zeilen in Zahlen (01, …, 10).
PS: In der Regel ist in einer Reihe nur die Temperatur veränderlich, deshalb kann am Anfang der Eintrag komplett gemacht werden (EB__260) und dann nur noch die Temperatur (350, 360°C) in °C. Die Kombination welche eine gute Lötverbindung herstellt, sollte fotografiert und aufgeschrieben werden, damit sie in Zukunft genutzt werden kann.
